SC50 50A Bipolar Quick Plug Connector dla wózka widłowego, PC110U Shell T2 Terminals Silver-Plated

Materiał i ochrona

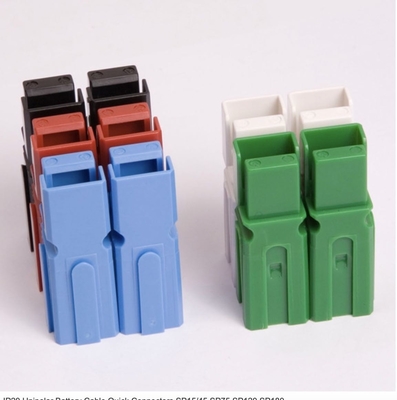

• Materiał główny: Obudowa: PC110U, wysokowydajne tworzywo konstrukcyjne o doskonałych właściwościach mechanicznych, odporności na uderzenia i odporności na ciepło. Zaciski: posrebrzane T2, które mają dobrą przewodność elektryczną, odporność na korozję i mogą zmniejszyć rezystancję styku, poprawiając wydajność i niezawodność transmisji mocy.
• Klasa ochrony: IP20, zapewniająca podstawową ochronę przed ciałami stałymi większymi niż 12 mm, odpowiednia do ogólnych zastosowań w środowisku przemysłowym w systemach zasilania wózków widłowych.

Standardy i zakres temperatur

• Używany standard: UL1977, zgodny z odpowiednimi normami bezpieczeństwa dla złączy elektrycznych, zapewniający bezpieczeństwo i niezawodność produktu.
• Zakres temperatur pracy: - 20°C - 105°C, może dostosować się do różnych temperatur roboczych, czy to w zimnych magazynach, czy w gorących warsztatach przemysłowych, może pracować stabilnie.

Najważniejsze cechy

• Specjalnie do zastosowań w wózkach widłowych: Jako wtyczka akumulatorowa do wózków widłowych i złącze wtykowe akumulatora, jest precyzyjnie zaprojektowany i zoptymalizowany do scenariuszy podłączania zasilania wózków widłowych, zapewniając idealne dopasowanie do systemów akumulatorowych wózków widłowych.

Szybkozłącze do szybszej wymiany akumulatorów

Dzięki szybkozłączu SC50 operatorzy mogą wymienić akumulator w lekkiej ciężarówce w ciągu kilku sekund, a dopasowany uchwyt i osłona zapewniają bezpieczne połączenie między wymianami.

• Szybkozłącze, połączenie bez narzędzi
• W zestawie dopasowany uchwyt i osłona
• 50A / 600V, UL 1977, obudowa PC110U

Często zadawane pytania dotyczące tego złącza

P: Jak szybko można używać wtyczki?

O: Szybkozłącze jest zaprojektowane do szybkiego, bez narzędziowego łączenia i rozłączania, aby skrócić czas przestoju podczas wymiany akumulatora.

P: Czy osłona jest w zestawie?

O: Tak, każda wtyczka jest dostarczana z dopasowanym uchwytem i osłoną dla bezpiecznego użytkowania i ochrony.

Model: SC50 Dwubiegunowe szybkozłącze

P: Jakie są parametry SC50?

O: Jest oceniany na 50A przy napięciu do 600V z posrebrzanymi stykami.

P: Gdzie jest zazwyczaj używany?

O: Na wózkach paletowych, sztaplarkach i lekkich wózkach elektrycznych.

P: Jakie certyfikaty posiada?

O: Posiada certyfikat CE.

P: Jaka jest minimalna ilość zamówienia i czas realizacji?

O: MOQ jest do negocjacji; zapasy wysyłane w ciągu 3-5 dni, a towary niestandardowe w ciągu 5-7 dni po otrzymaniu zaliczki.

P: Czy dostępne są niestandardowe kolory i prywatne etykiety?

O: Tak - standardowe kolory lub kolory wykonane zgodnie z Państwa wymaganiami, a zamówienia z prywatną etykietą są obsługiwane.

Tabela parametrów podstawowych

Szczegóły rozmiaru zacisków

• Rozmiar zacisku SC50: 10/12 AWG / 8 AWG / 6 AWG, zapewniając różne opcje rozmiaru zacisków do dostosowania do różnych specyfikacji kabli, zapewniając elastyczne połączenie.
• Rozmiar zacisku SC175: 4 AWG / 2 AWG / 1 AWG / 0/1 AWG, odpowiedni do scenariuszy połączeń o wyższych wymaganiach dotyczących przenoszenia prądu.
• Rozmiar zacisku SC350: 2/0 AWG / 3/0 AWG / 4/0 AWG / 300 AWG, zaprojektowany do zastosowań w połączeniach o dużym prądzie.

Zestaw

• Z dopasowanym uchwytem i osłoną. Dopasowany uchwyt ułatwia podłączanie i odłączanie, a osłona może zapobiegać kurzowi i chronić, gdy nie jest używana, przedłużając żywotność złącza.

Wtyczka 50A, która przetrwa codzienne wymiany akumulatorów

Małe złącza zawodzą z prozaicznych powodów: obudowa pęka przy uchu montażowym, styk traci sprężystość po kilkuset połączeniach, lub obudowa dopuszcza kurz do powierzchni styku. SC50 rozwiązuje te trzy problemy bezpośrednio, dzięki obudowie PC110U, posrebrzanym stykom T2 i korpusowi, który zamyka się wokół zacisku, zamiast polegać na kablu, aby go utrzymać.

PC110U został wybrany ze względu na odporność na uderzenia i wytrzymałość dielektryczną, a nie dlatego, że jest to najtańszy dostępny materiał do formowania.

Co zapewnia konstrukcja

Złącze jest oceniane na 50A przy 600V, przenosi oba bieguny w jednej obudowie, dzięki czemu nie można odwrócić polaryzacji, i akceptuje lekkie sekcje kabli używane w sprzęcie 24V do 48V. Posrebrzanie na powierzchni styku utrzymuje stabilną rezystancję, co jest ważniejsze w małych pakietach, gdzie słabe połączenie stanowi dużą część całkowitych strat.

• Dwubiegunowe 50A / 600V, obudowa PC110U
• Posrebrzane styki T2 dla stabilnej rezystancji
• Polaryzacja ustalona przez obudowę
• Pasuje do wózków paletowych, sztaplarek i małych pakietów trakcyjnych

Uwagi dotyczące obsługi i konserwacji

Sprawdzaj powierzchnię styku przy każdej obsłudze akumulatora. Wtyczka, która jest ciepła, wykazuje przebarwienia lub nie zatrzaskuje się z wyraźnym kliknięciem, informuje, że styk stracił napięcie, a w przypadku przewodu 50A objawia się to ciepłem na długo przed awarią.

Wymiana podczas zaplanowanej obsługi jest tania; czas realizacji zamówienia wynoszący od trzech do pięciu dni roboczych oznacza, że nie ma powodu, aby używać zużytej wtyczki do awarii. Niestandardowe konstrukcje są realizowane w ciągu pięciu do siedmiu dni po zapłacie, a próbki mogą być wykonane według rysunku przed produkcją masową.

Spójność w całej flocie

Tam, gdzie na jednej stronie znajdują się wózki paletowe i większe maszyny, SC50 znajduje się na lekkim końcu tej samej rodziny co SC175 i SC350, więc warsztat przechowuje jedną metodę zaciskania i jeden zapasowy typ na ocenę prądu zamiast szuflady niepowiązanych wtyczek.

Praca z pakietami 24V i 48V

Lekki sprzęt elektryczny zazwyczaj pracuje na umiarkowanym napięciu akumulatora, ale z dużą liczbą cykli ładowania, a złącze widzi każdy z nich. SC50 jest dopasowany do tego wzorca: styki 50A, napięcie znamionowe 600V dla marginesu i obudowa, która zamyka się nad zaciskiem, dzięki czemu kabel nie jest obciążony mechanicznym obciążeniem.

Tam, gdzie jedna strona ładuje kilka maszyn z jednego pomieszczenia akumulatorowego, to samo złącze na każdym przewodzie oznacza, że ładowarka może być przenoszona między wózkami bez adaptera.

Co sprawdzić przy odbiorze

Otwórz jeden karton i sprawdź powierzchnię styku pod kątem braków powłoki, upewnij się, że zatrzask czysto się cofa i sprawdź obudowę pod kątem zadziorów przy uchu montażowym. Te trzy sprawdzenia wyłapią uszkodzenia transportowe, gdy okno reklamacyjne jest jeszcze otwarte.

Żywotność w lekkim sprzęcie

W wózku paletowym, który wymienia akumulatory dwa razy dziennie, złącze rzadko jest częścią, która zużywa się pierwsza, ale to ono jest obwiniane, gdy wyzwala się wyłącznik ładowarki. Utrzymanie czystości powierzchni styku i wymiana wtyczki, która straciła kliknięcie, jest tańsza niż późniejsza diagnostyka obwodu ładowania.

Zamawianie dla mieszanej floty

Dwa szczegóły decydują o zamówieniu: ile maszyn pracuje na przewodach 50A i czy któraś z nich używa również złączy SC175 lub SC350. Odpowiedz na te pytania, a podział między rozmiarami będzie prosty, ponieważ jedna rodzina obejmuje cały obiekt.

Jednostki magazynowe wysyłane są w ciągu trzech do pięciu dni roboczych, a niestandardowe konstrukcje w ciągu pięciu do siedmiu dni po zapłacie. Próbki mogą być wykonane według rysunku przed produkcją masową, a oznakowanie prywatną etykietą jest dostępne, gdy wtyczka ma znaleźć się w katalogu dystrybutora.

Opakowanie i zapas części zamiennych

Karton jest oznaczony numerem partii, który odnosi się do protokołu inspekcji, dzięki czemu dystrybutor może przechowywać zapasy bez otwierania każdego pudełka w celu jego identyfikacji. Dostępne jest neutralne opakowanie dla kupujących, którzy etykietują pod własną marką.

Posiadanie kilku jednostek SC50 na półce jest zazwyczaj wystarczające dla małej floty: wtyczka jest tania w porównaniu do zatrzymanego wózka paletowego, a wymiana może być wykonana w czasie potrzebnym na zaciskanie jednego zacisku.

Parametry techniczne
